算是摘要吧

闲鱼40入手的矿机控制板，搭载ZYNQ7010（双核ARM A9+Artix7逻辑），捡来玩玩，网上教程不少，就说下踩的坑…

供电5-12V，比较随意，但USB直接供电应该是不太够，建议USB升压模块，不过上4节1.5V电池也不是不行。

板载NAND上有uboot和petalinux，那个抹掉密码之后直接能用不过没啥可玩的。

其实正常玩法是JTAG或者SD卡启动，和常规ZYNQ板子一样，可是Xilinx的JTAG调试器比板子还贵很不爽（其实或许可以随便买个ft2232自己烧eeprom…嘿嘿「FT2232 to Digilent JTag for Xilinx FPGAs (ISE/Vivado)」），我又没信心手焊SMT改电阻（SD卡槽3天都没焊好），所以就还是NAND启动（暂时只玩PL）：

焊上UART排针（这个逃不掉的，我那个板子焊盘都长铜绿了经常接触不良…要是乱码/不能输入，首先怀疑接触不良）,开机按d进uboot之后连上网线，电脑开TFTP，从TFTP下载然后烧写比特流，这应该是改硬件最少的方案了

比特流需要用bootgen转成.bin，网上有现成的tcl脚本

有个问题是这个板子ethernet挂在PL上，所以加载比特流之后网就没了，解决方法在PS里设置一下把ethernet的线从EMIO绕过去，网上有个教程说了。

PL没晶振所以时钟得用PS给，然后，除了GPIO之外挂在PL上的资源应该就两个LED了… GPIO的话排针是2.0的所以标准杜邦线插不进去 github上有个注释的电路图，看那个写xdc就行，GPIO好像接在了不同类型的引脚上面不过一样用…

建议配件：2.54排针，USB升压模块，USB转UART，2.0转2.54排线，加板子总共成本不到60（当然，就像主机配置单不写键鼠显示器，这里也没写电烙铁/万用表/…）

其实，淘宝开源骚客有现成的扩展板和焊好排线/SD卡座的板子

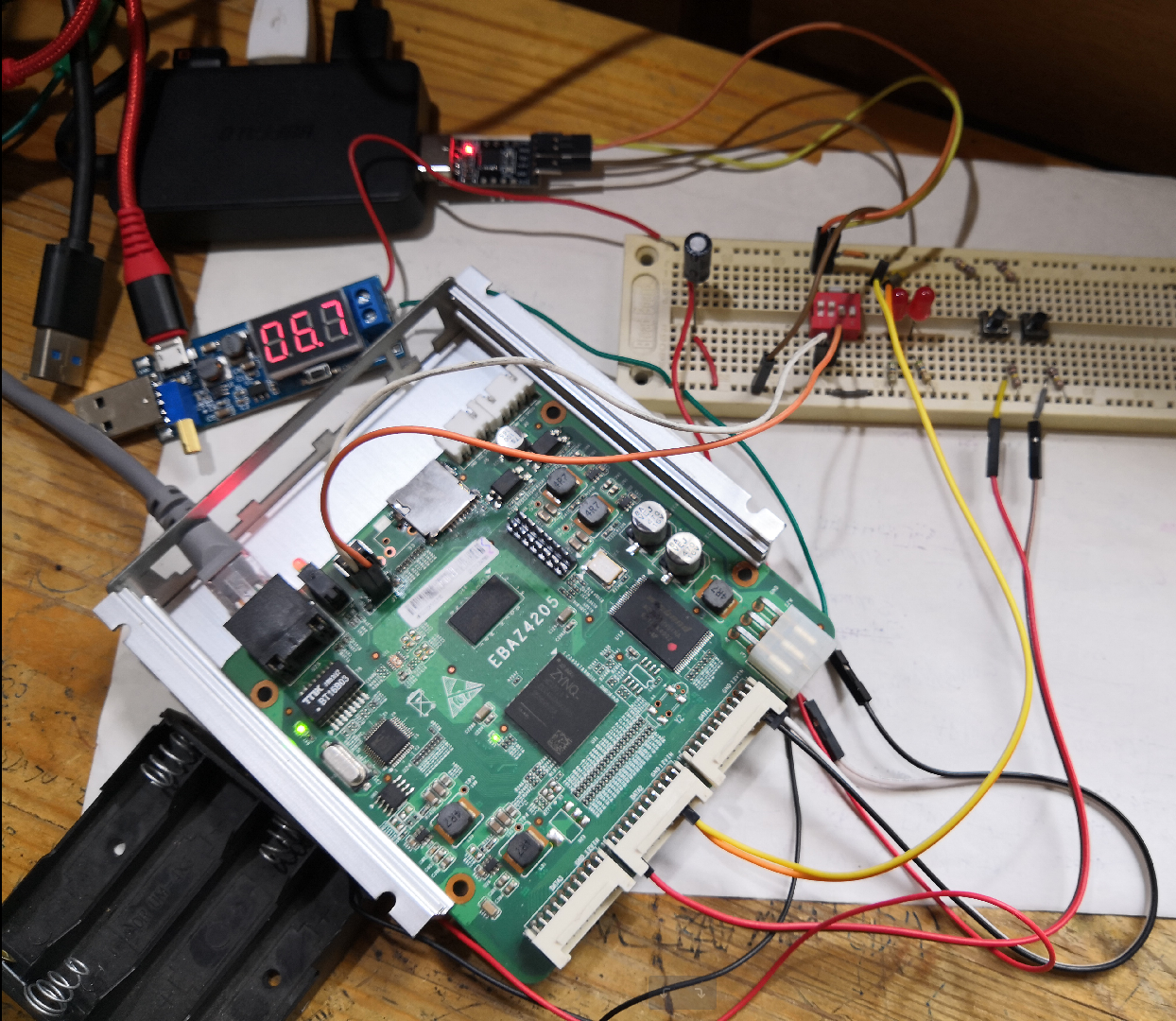

接出来几个LED和开关，PL也接到UART一个

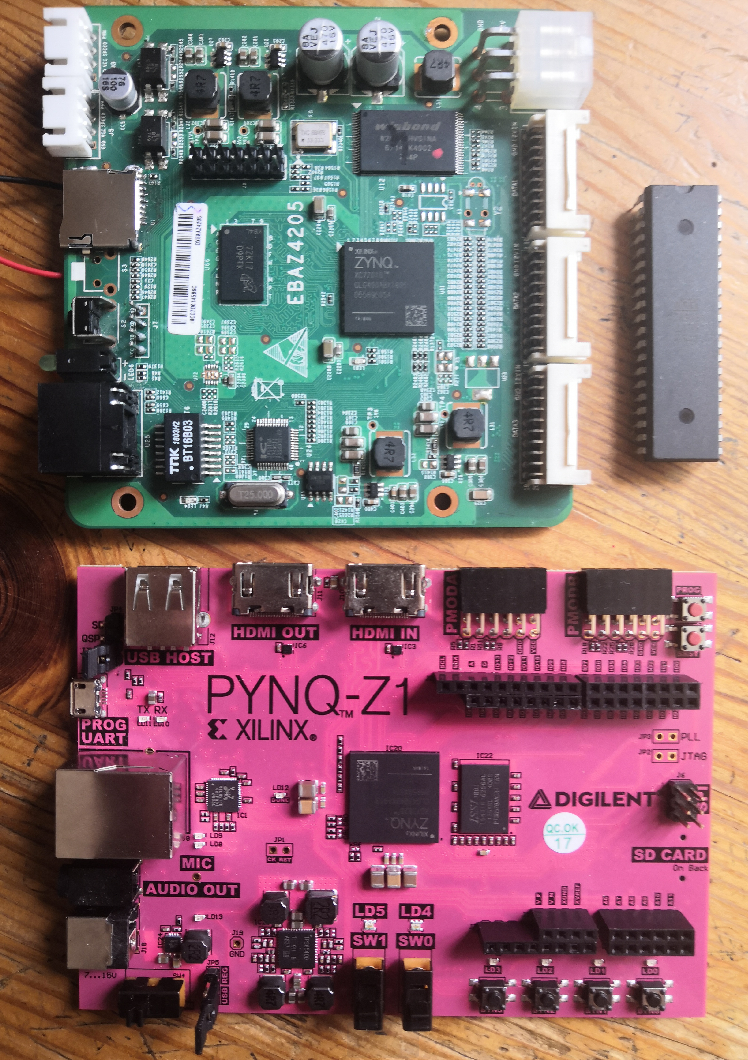

合影，PYNQ-Z1和没用过几次的AT89S51

一些细节

清除板载Linux密码：「EBAZ4205 ZYNQ 7Z010原始LINUX系统的修改与使用」，里面做JFFS2那个地方有个小typo，应该是--pad=，最后生成的文件要和原来一样大才对

小心，要是把uboot抹了就只能焊SD卡槽从SD卡启动了

不过这个Linux应该是内核比较小，没fpga_manager，写比特流有点费劲

uboot启动指令序列：

<press d>
setenv serverip 192.168.6.6
setenv ipaddr 192.168.6.136
tftpboot 0x100000 bd_hello_wrapper.bit.bin
fpga load 0 0x100000 0x1fcba0

reset

照着教程改改设备树编译个内核也没问题（参考「zynq[2] Linux from scratch」，看着吓人其实还行，然后我Arch GCC版本太高，又开的Ubuntu虚拟机。好在编译时间不长）：

tftpboot 0 dtb.dtb
tftpboot 8000 uImage
tftpboot 1000000 uramdisk.image.gz
bootm 8000 1000000 0

这个就有fpga_manager了，然后可以编译个fpgautil用用，但是ramdisk空间有问题，动不动就空间不够，用着不太舒服。

以太网解决的XDC：

参考这篇文章「zynq[1] 矿板helloworld」，注意ENET0左边有个小箭头，要点开那个然后把MDIO也选上，然后PS上的MDIO直接引出来然后给上这个XDC就没问题了

set_property IOSTANDARD LVCMOS33 [get_ports ENET0_GMII_RX_CLK_0]
set_property IOSTANDARD LVCMOS33 [get_ports ENET0_GMII_TX_CLK_0]
set_property IOSTANDARD LVCMOS33 [get_ports {enet0_gmii_rxd[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {enet0_gmii_rxd[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {enet0_gmii_rxd[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {enet0_gmii_rxd[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {ENET0_GMII_TX_EN_0[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {enet0_gmii_txd[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {enet0_gmii_txd[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {enet0_gmii_txd[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {enet0_gmii_txd[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports ENET0_GMII_RX_DV_0]

set_property IOSTANDARD LVCMOS33 [get_ports MDIO_ETHERNET_0_0_mdc]
set_property IOSTANDARD LVCMOS33 [get_ports MDIO_ETHERNET_0_0_mdio_io]

set_property PACKAGE_PIN U14 [get_ports ENET0_GMII_RX_CLK_0]
set_property PACKAGE_PIN U15 [get_ports ENET0_GMII_TX_CLK_0]
set_property PACKAGE_PIN Y17 [get_ports {enet0_gmii_rxd[3]}]
set_property PACKAGE_PIN V17 [get_ports {enet0_gmii_rxd[2]}]
set_property PACKAGE_PIN V16 [get_ports {enet0_gmii_rxd[1]}]
set_property PACKAGE_PIN Y16 [get_ports {enet0_gmii_rxd[0]}]
set_property PACKAGE_PIN W19 [get_ports {ENET0_GMII_TX_EN_0[0]}]
set_property PACKAGE_PIN W16 [get_ports ENET0_GMII_RX_DV_0]
set_property PACKAGE_PIN Y19 [get_ports {enet0_gmii_txd[3]}]
set_property PACKAGE_PIN V18 [get_ports {enet0_gmii_txd[2]}]
set_property PACKAGE_PIN Y18 [get_ports {enet0_gmii_txd[1]}]
set_property PACKAGE_PIN W18 [get_ports {enet0_gmii_txd[0]}]

set_property PACKAGE_PIN W15 [get_ports MDIO_ETHERNET_0_0_mdc]
set_property PACKAGE_PIN Y14 [get_ports MDIO_ETHERNET_0_0_mdio_io]

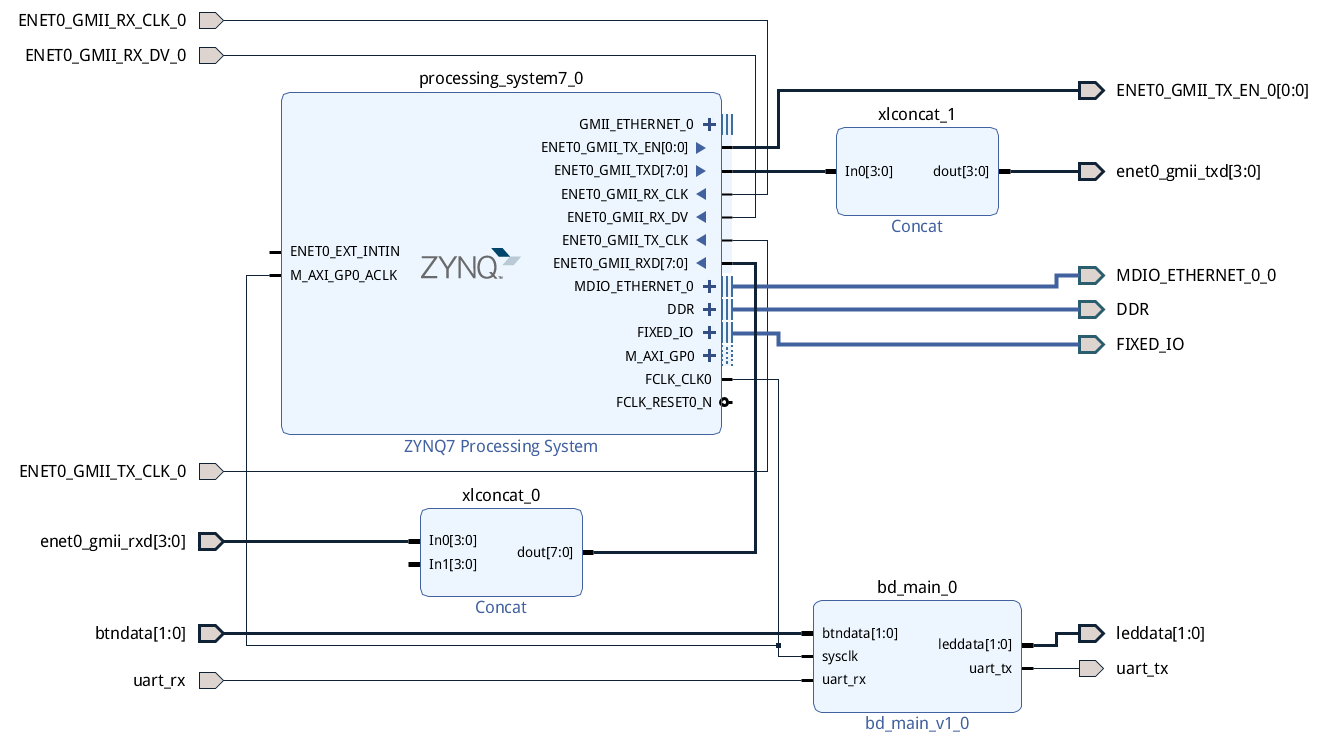

top的block design，右下角我真正的模块打包成IP核了

bit转bin

proc gen_bin {bit} {
    set filename [file rootname [file tail $bit]].bif
    set fileId [open $filename "w"]
    puts $fileId "all:"
    puts $fileId "{"
    puts $fileId "  $bit"
    puts $fileId "}"
    close $fileId
    #exec bootgen -w on -image $filename -arch zynqmp -process_bitstream bin
    exec bootgen -w on -image $filename -arch zynq -process_bitstream bin
    puts "$filename created successfully"
}
